最後にシミュレーション結果を示します。

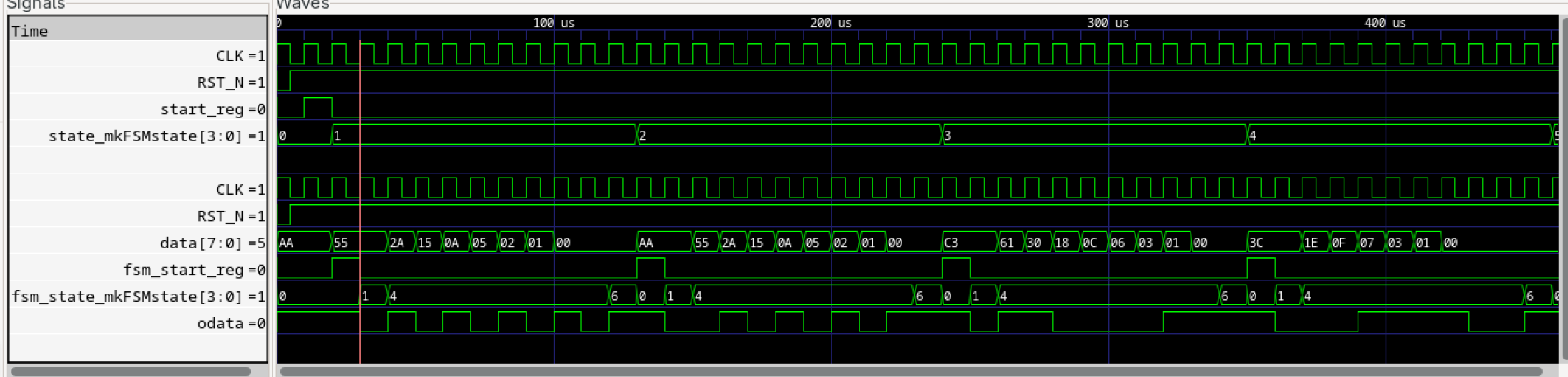

シミュレーションの最初はbluesimによるものです。

図1109.1　bluesimシミュレーション

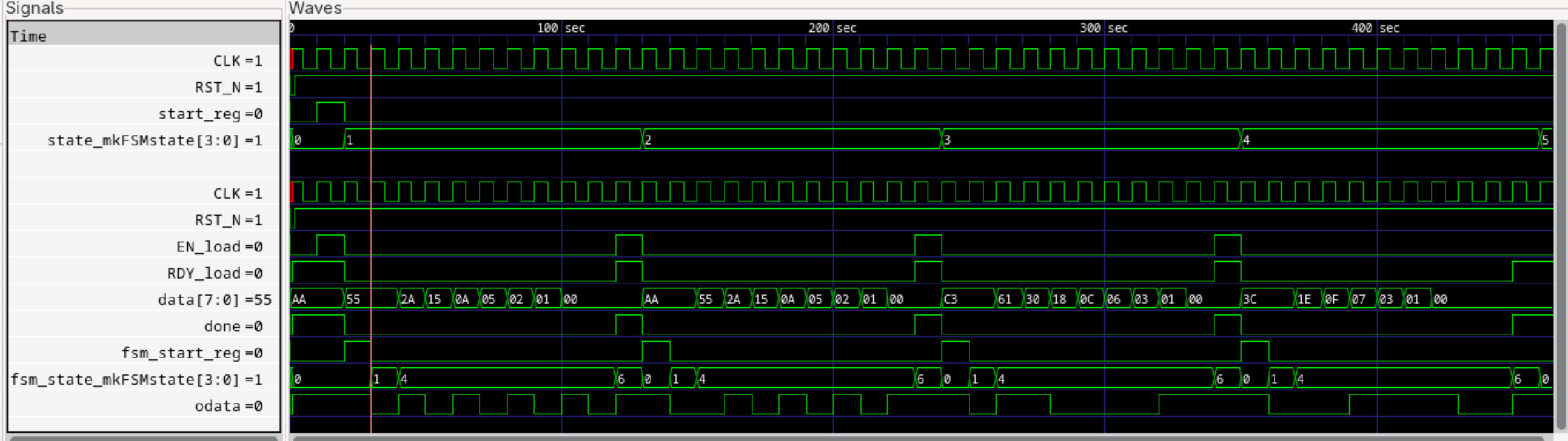

次はiverilogによるものです。テストベンチとUartの間のインタフェースのEN/RDY信号が見えています。

図1109.2　verilogシミュレーション

次はUartの完了待ち合わせをdoneを待つことではなく、コール待ちに変更したものです。

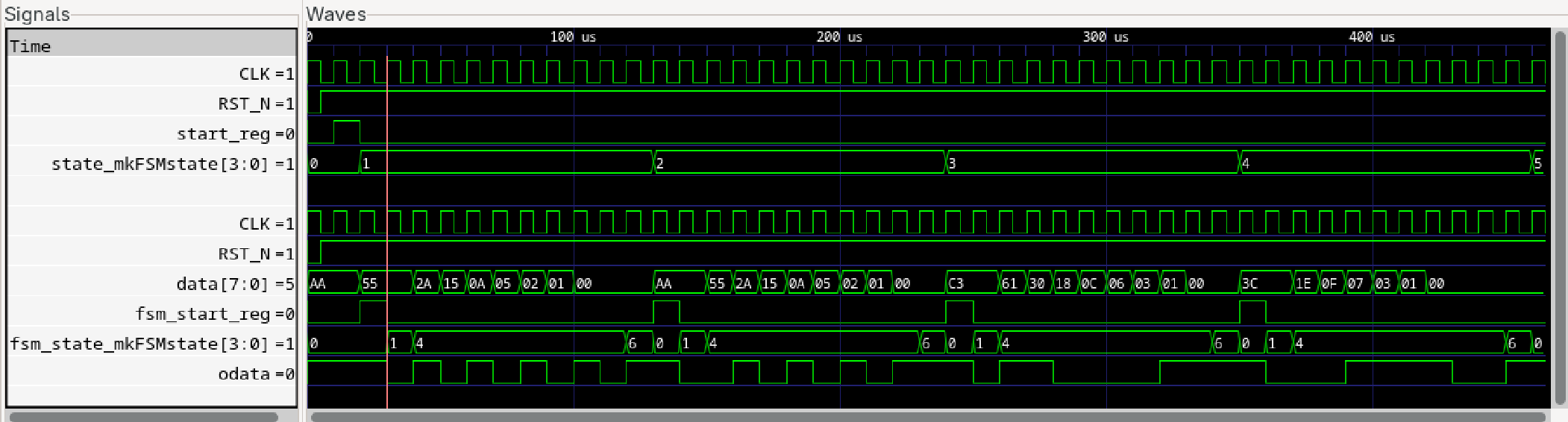

図1109.3　bluesimシミュレーション(drain化)

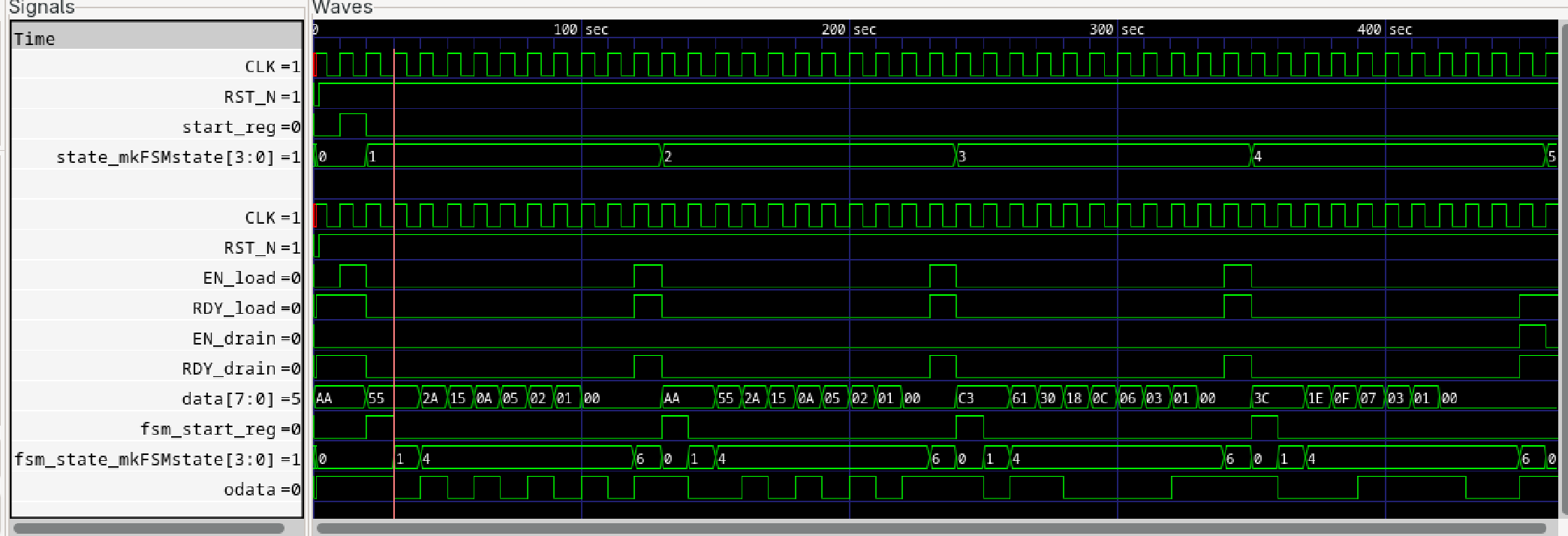

コール待ちであるEN_drainが見えています。

図1109.4　verilogシミュレーション(drain化)
